RS485一直是被廣泛運用于各個需求通訊數據傳輸?shù)念I(lǐng)域，其特點為成本低、使用方便、抗干擾能力較強、傳輸?shù)乃俾瘦^高，因此很多工程師在設計線路的時候都會用到RS485總線。當然使用就會涉及到安全保護和維護問題，其中各項設備的防雷保護也成為了在使用安裝時候需要考慮的一個問題。
我們經常所遇到能夠影響器件使用的情況多是由于外部環境因素造成的。由于RS485通訊傳輸線通常暴露于戶外，日常生活中雷電和靜電干擾已經成為RS485通信總線在實際工程經常遇到的問題，RS485收發器的工作電壓較低，只有5V，元器件本身的耐壓也較低，通常只有-7V～+12V，因此雷電等引入的過電壓通常能夠瞬間損壞RS485收發器，對通信系統造成遭到嚴重的毀壞;此外，靜電電磁干擾也嚴重地影響通信總線的數據傳輸質量。

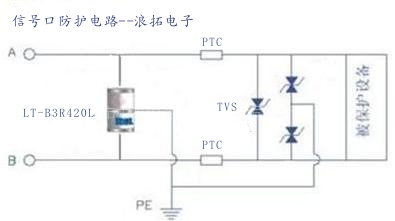

在這里為了讓大家能夠看得更清晰，我們列舉出了關于RS485總線的防護原理圖。當雷擊發生時，感應過電壓通過傳輸線由左端引入，GDT氣體放電管做一級防護，此時過電壓被大大削弱到數百伏左右，整個回路由于GDT的導通呈現較大的電流，導致PPTC立刻動作，將整個回路的電流限制在允許的范圍以?xún)?nèi);TVS1~TVS2做為二次限壓，使到后端電路的電壓被箝制在8V左右，從而實現對后端電路的保護。
保護等級:
可通過IEC61000-4-5,4級標準:
10/700us 6KV
8/20us 3KA
