三極管電子產品的設計過程中主要起到著放大電路的作用，是電子電路的核心元件。它能夠?qū)⑽⑷醯男盘柗糯蟪蔀檩^大的幅值信號從而方便設計，因此，三極管也被當做無觸點開關來使用。本篇文章主要討論了三極管在節能燈當中波形的識別，給出了一些波形實例，并進行了分析。

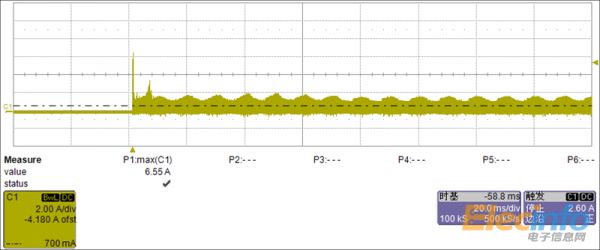

下面這張圖是在啟動的時候抓的三極管的電流波形，大家可以看到，在啟動的一剎那，通過三極管的電流的值很大，等燈亮了以后，電流就小了。那么在啟動時，為什么三極管電流很大?為什么三極管的電流上有紋波調制的?
解答：剛啟動燈管沒擊穿處于諧振狀態所以電流大，有紋波是整流后電解兩端電壓的高低起伏所致。

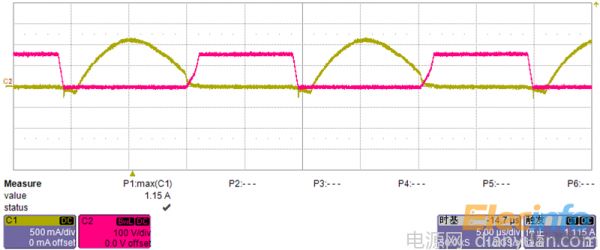

接下來我們再看一看在線電壓過低時的三極管的波形。
這個方波的上升沿和下降沿不對稱，說明一個開關管進入導通時間長，關斷太快。可能是欠驅。這個電流波形好像說明三極管的工作狀態不對，沒有完全工作在開關狀態，好像是在放大狀態。這個波形是在最低的線電壓，而且在紋波的波谷抓的!所以變形得厲害，在這樣的線電壓條件下，這種波形可以接受的。

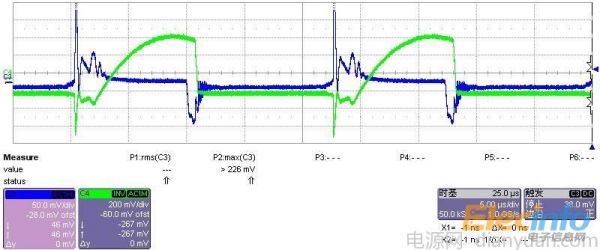

下面是一組三極管的錯誤波形，需要進行再調試電路參數的波形。大家來看一看這些波形為什么不能用?
