推挽逆變器中變壓器漏感尖峰有源鉗位

一 推挽逆變器的原理分析

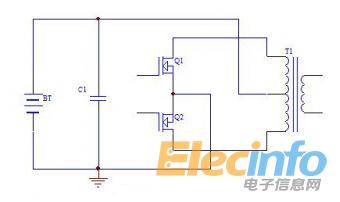

主電路如圖1所示：

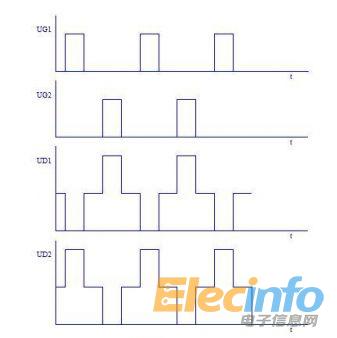

Q1，Q2理想的柵極(UG1,UG2)漏極(UD1,UD2)波形如圖2所示：

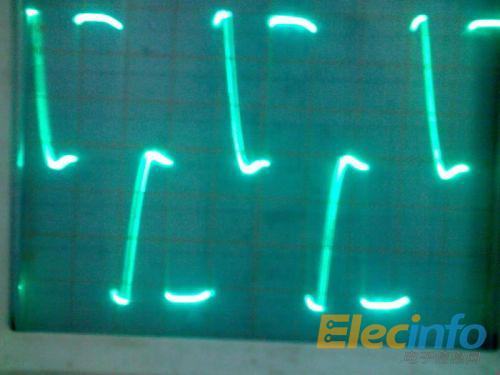

實際輸出的漏極波形：

從實際波形中可以看出，漏極波形和理想波形存在不同：在Q1,Q2兩管同時截止的死區(qū)處都長了一個長長的尖峰，這個尖峰對逆變器/UPS性能的影響和開關(guān)管Q1,Q2的威脅是不言而喻的，這里就不多說了。
