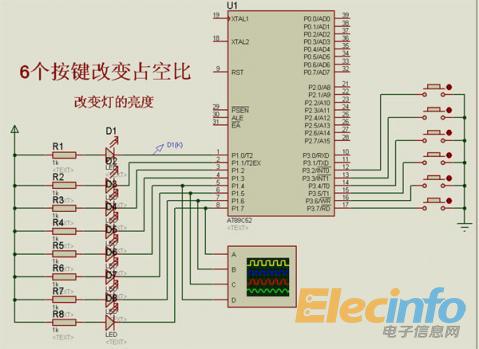

想要用PWM來實現按鍵控制，就要具備兩個按鍵，一個按鍵增加占空比，而另一個按鍵負責將占空比減為0。所以在這篇文章當中，我們將介紹一種以改變占空比的方式來實現PWM按鍵對燈亮度的控制，我們需要兩個數碼管來實時的顯示占空比的比值。
功能說明：PWM，通過改變占空比，PWM_T/100,這里100是周期，每個按鍵都會給PWM_T一個定值，這樣就改變了輸出波形。

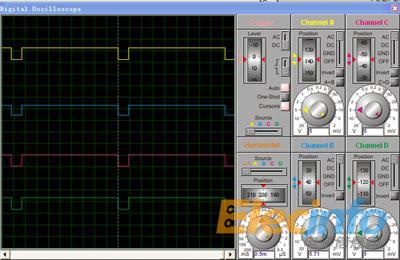

在仿真運行之后， 點擊 debug->4. digital oscillicope(最后一項) 就能夠看到波形了。觀察低電平占的比例 10% ，這里WPM-T=10 10/100=10%。
觀察低電平占的比例 60% ，這里WPM-T=60 60/100=60%
