識別波形對于新手來說是重要的，也是相對困難的一件事，本文小編就將教你如何測量識別節能燈波形。

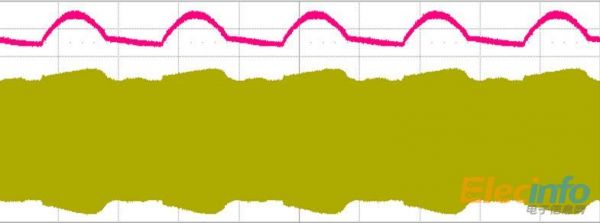

第一個波形是：
節能燈工作時線電壓和燈電流的關系波形，紅色的是電解電容兩端的電壓波形，黃色的是燈電流波形！
測量儀器：立科示波器
測量方法：
用電壓探頭接在電解兩端，用電流探頭套在燈管的一端，同時看二者的波形。
我們可以看到：燈電流的跟著線電壓走，燈電流的峰值和有效值的比值就是波峰比，線電壓的波動大，燈電流的波動也大，為了減少燈電流的波動，也就是波峰比，那么就必須減少線電壓的波動，也就是紋波！紅色的電壓波形上升時，電解電容在充電，下降時在放電！示波器可以顯示燈電流的有效值，我們按照這個有效值來調整燈管的電流！調節的元件主要的就是諧振電感！

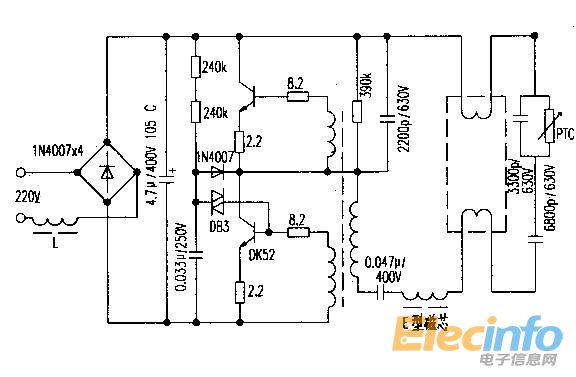

下圖為電路圖：
