近些年，綠色環保低能耗是政府所提倡的，其產品也受到了市場的歡迎，就電源設計而言，滿足這一要求頗具挑戰性，那么如何將負載最小化，降低功率損耗呢?本文就介紹幾種降低離線反向電源功耗的方法，為朋友們提供參考。
控制器芯片是電源的中樞。選擇一款專門為降低輕負載損耗而設計的器件是滿足大多數待機要求的關鍵的第一步。幸運的是，電源控制器芯片廠商通過推出新一代綠色模式控制器以達到對更高能效器件的要求。
這些綠色模式反向控制器中的大多數都為電流模式控制，因此其控制信號包括了電源輸出端上負載大小的信息。輕負載時，該控制器進入一種觸發模式。在觸發模式期間，這些控制器將會在開啟和關閉狀態間切換。在關閉狀態下，該控制器基本上進入睡眠狀態并且電源的功率組件處于空閑狀態(不進行切換)。由于在關閉期間不會發生電源傳輸，因此輸出電壓開始下降。綠色模式控制器會監控輸出電壓并最終進入開啟狀態以補充輸出電壓。大部分的功率損耗都是發生在開啟狀態，因此開啟-關閉占空比會大大影響整體效率。開啟狀態通常會持續數百微秒的時間，而就極輕的負載而言關閉狀態會根據負載的情況可持續數十毫秒的時間。
觸發模式的一個負面影響是會導致輸出端上一個額外的低頻率紋波電壓。在開啟狀態時，輸出包括了與電源正常開關相關的典型紋波電壓。然而，在觸發頻率下會帶來更多的紋波含量，如圖1所示。由于觸發頻率很低，用一個L-C濾波器對其進行衰減是不切實際的。相反最好通過增加輸出電容來減少低頻輸出電壓偏離。

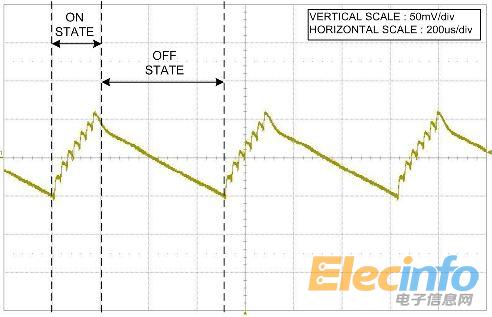

圖1 觸發模式運行會導致一個低頻紋波電壓分量
除了觸發模式運行以外，大多數綠色模式控制器都實施了其他能源節約特性，如通過控制器降低靜態電壓。許多控制器都使用準諧振開關來提升所有負載級別下的效率。準諧振反向電源使用了由變壓器漏極電感和寄生電容形成的諧振來以更低的損耗啟動。
