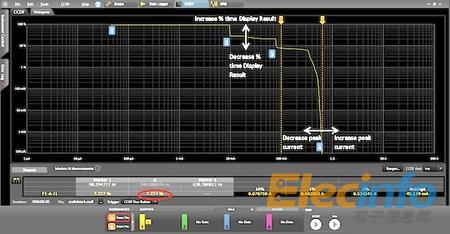

如果希望從不同的視角更深入分析 BPMD 的功電量，可使用互補累積分布函數(CCDF)。CCDF 能夠確定在所數據記錄中，某部分的耗電量(圖4)。X軸是電流的對數標尺，y軸是數據記錄時間百分比的對數標尺。
假設接近 690mA 的 CCDF 線水平移動，那么峰值電流值會發生變化。同樣地，假設接近 30% 時間比的 CCDF 線垂直移動，這意味著 blip 顯示其測量結果的時間百分比會發生變化。CCDF 視圖以全新的視角展示了設計中哪些功能的耗電量最大及其耗時，使您能夠集中精力改善設計中消耗電量最高的部分。通過對比設計迭代的 CCDF 圖形，可以快速驗證改進后的效果。CCDF 工具還可以比較不同的硬件和固化軟件版本，您能夠記錄這些變化對 BPMD 耗電量產生的影響。CCDF 提供非常有價值的分析和置信度，能夠很好地優化您的 BPMD 耗電量。
總結
移動和無線醫療設備的應用、種類、功能和數量正在發生翻天覆地的變化，這要求設計人員更深入地了解BPMD的電池使用壽命，完成可靠、節能的設計。傳統的耗電量測量方法很難滿足設計人員深層次地了解產品的耗電特性，無法精確獲得動態功耗，也無法評估瞬態功耗對電池壽命的影響。而且，傳統方法提供的測量結果，也很難為設計人員提供產品改進的線索和依據來優化 BPMD 的電池使用壽命。
借助安捷倫N6705B直流電源分析儀的一體化全新解決方案，設計人員不必再花費數周時間開發一個復雜的BPMD耗電量測量系統。在新的方案中，借助電流的無縫量程切換技術、CCDF的設計分析方法等，是設計人員更輕松、更自信地優化 BPMD產品，以延長電池使用壽命。
安捷倫電池耗電分析一體化解決方案包括了 N6705B 直流電源分析儀主機、具備無縫量程切換功能的N6781A SMU模塊、14585A 控制和分析軟件(圖 5)。我們用它執行了圖 2/3/ 4 中的測量。
注：1
據報道，病患監護應用設備以 23% 的復合年增長率(CAGR)增長(2007-2011 年)，預計仍將保持這一增長速率，并在 2016 年達到 200 億美元的市場規模(Kalorama Information;2012年7月)。與此同時，美國醫療器械促進協會(AAMI)認定電池管理和使用壽命將成為醫院及生物醫學部門面臨的十大難題之一。為解決電池管理問題，F(xiàn)DA與2013年7月召開電池供電醫療設備(PBMD)研討會：機遇與挑戰，旨在提高公眾對相關難題的認識，共同開發新的解決方案，以確保醫療設備的持續可靠性。研討會的目標之一是“推動電池供電醫療設備的設計、制造、測試、系統集成、維護和標準化”。
