無極燈其實是高頻等離子體放電無極燈的簡稱，以其長壽命、高光效、顯色性高等特點一躍成為市場未來發展方向的一種新型光源。小編了解的無極燈是由三部分組成：耦合器、高頻發生器和燈泡，它是通過發生器的電磁場，感應耦合到燈內，讓燈泡內的氣體雪崩電離形成等離子體，從而輻射出紫外線，使燈泡中的熒光粉感受到紫外線繼而產生光。說的更簡單一點，無極燈就是靠電磁波或微波工作的，那么為了減少或避免對周邊電器或設備的不利影響，就需要通過對無極燈EMC整改才能通過國家電磁兼容（EMC）檢測或相關認證。那么本文就和朋友們分享來自網友的無極燈EMC整改實例。

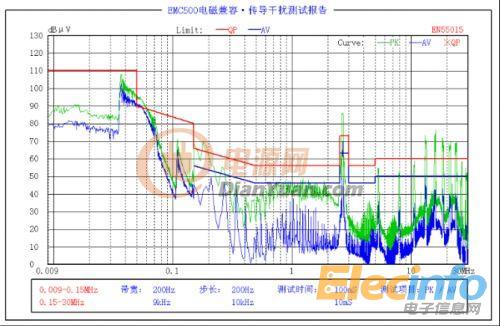

因無極燈都是出來不久的新東西，所以技術和有關的資料都很缺乏，也沒有任何的書籍，尤其整改EMC方面的資料，雖然在書上和網上能找到一些常見的常規方法，但按照去做還是不能解決問題，現在就把網友所整改的EMC實驗的經過詳細分享給大家，本文就以大功率165W的高頻燈為例，這是第一次預測的結果，看了這張圖就是所謂的高頻燈，這是傳導的。

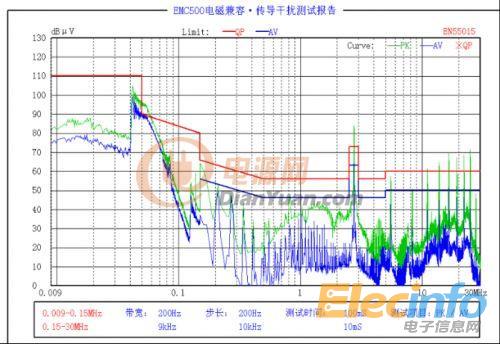

圖中的傳導實測功率為180W，不難看出，這個9K到2M的范圍是PFC所產生的斜波(如何判定是APFC的呢：把后級逆變部分負載斷掉加假負載只讓APFC工作測試)，這里低頻部分(400K以下的可以加大共模電感或增加X電容都可解決)，這里最嚴重的還是逆變部分的主頻和倍頻(2.5~25M的范圍)，開始將Q1.Q2的G去掉2.2Ω電阻發現還不如以前的好(圖3)，所以G極串個電阻是很有必要的，但損耗多少都會增加，如果數值過大會降低驅動能力，溫升加高，所以選用還是10Ω以下為好。
Q1.Q2的D與S極并聯22P電容，此時功率為131W(光效嚴重降低)，溫度嚴重升高，但還是很不理想，如下圖。
