濾波電感，電源界工程師絕不陌生，尤其在全橋逆變器中它是很重要的一個元件，之所以會說它重要，因?yàn)槠潆姼兄祵?duì)電路的工作性能起到直接性的影響。小編就將在本文中介紹如何計算逆變器的輸出濾波電感以及所用到的材料。
想要確定逆變器當中的濾波電感值，首先需要確定電感的LC值，而后在此基礎上來進行設計。
一般來說，逆變?yōu)V波電感使用Iron Powder材料，或High Flux、Dura Flux材料，F(xiàn)errite也可以。一般應保證其鐵損與銅損有一個比例，如0.2~0.4，之所以不用0.5(此時效率最高)，是因?yàn)樯岬膯?wèn)題。

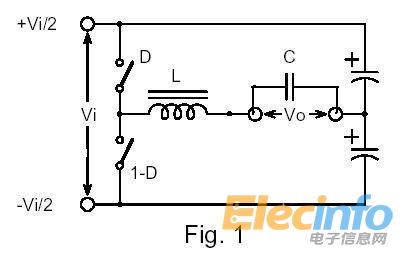

對于上圖所示的半橋逆變電路，由于其輸出為正弦波，按照電路原理，其在輸出過零點時，SPWM波的占空比最高(0.5，不計死區時間)，此時電感上的dB最高，ripple電流也最大，為：
Ippmax=Vi/(4fL)(1)
f為SPWM波頻率，L為濾波電感量。
相應的B值為：
Bpkmax=10e8*Vi/(8fAN) (2)
A為磁芯截面，N為匝數，單位為厘米克秒制，磁密單位為Gauss。將(1)式代入(2)，可得：
Bpkmax=10e8IppL/(2AN)(3)

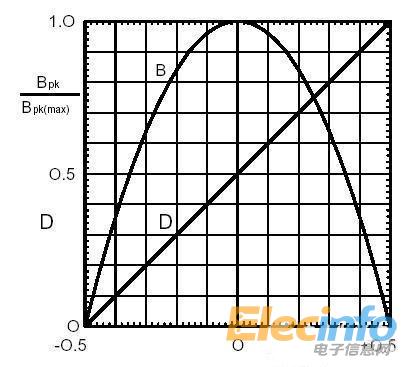

當輸出電壓瞬時值不為零時，可經由Bus電壓減輸出電壓而得出L上的電壓，再按照占空比的頻率可得每一個SPWM周期的Bpk，其與輸出電壓的關系如下：
Vo/Vi在圖中最高比例為0.5，這只對輸出峰值等于Bus電壓的情況。在實際使用中，如果需要更高的輸出精度，Bus還會降低，比值相應變小。同時也可以看出，輸出電壓越高，磁密變化越低。上圖可以理想磁芯內的磁密變化，卻并不利于直接計算損耗。
