從事電源行業的朋友都知道，對于低成本、低功率的多路輸出電源，其技術規格書常常顯示為了維持調整率，必須為其中一路或多路輸出施加最小負載。到底這是為什么？本文小編就將舉例說明這一問題。

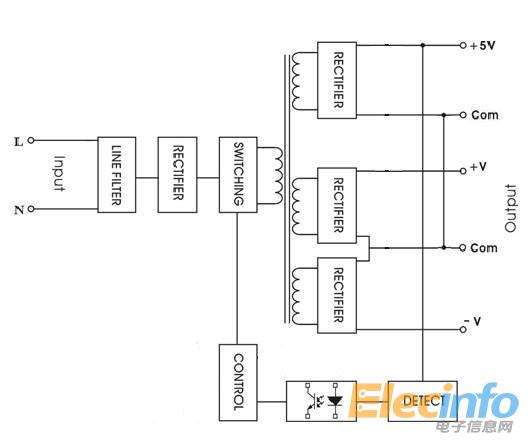

下圖是一個簡單的三路輸出電源工作原理圖：
Input——輸入；Output——輸出；Line filter——輸入濾波電路；Rectifier——整流電路；Switching——開關電路；Control——控制電路；Detect——輸出檢測
在該圖的中部靠右側是變壓器的三個輸出繞組。
在輸出1(+5V)上，變壓器的輸出得到整流并濾波，從而提供穩定的直流輸出。如果該輸出電壓不在設定電壓的水平，比如由于負載變化導致，電源將自動校正。實現這一功能的過程為，首先檢測輸出電壓，將其與內部參考電壓進行對比，然后通過光電耦合器將信號反饋至控制電路。該控制電路將相應的調節變換器的脈沖寬度。該路輸出的調整率通常為1%至2%。然而，在輸出2和3(+V和-V)上，可以發現并沒有反饋至控制電路。這些輸出稱為“半調節”輸出。例如，如果輸出2的負載增加，則輸出將略微降低，但不提供任何自動校正。該壓降在規格書中表示為負載調整率，通常為3%至5%。
關于最低負載，如果輸出1上的負載很小或完全空載，則輸出將仍然保持在設定電壓，但開關變換器脈沖寬度將變得極小。輸出2和3上的輸出電壓由于脈沖寬度極窄而大幅度降低，特別是當輸出負載為滿載時，12V的輸出電壓可能降至8V；相反，如果對輸出1施加滿載，但輸出2和3不施加任何負載，則2和3上的電壓將上升，從而12V的輸出可能會超過14V。
輸出1上的負載變化對“半調節”的輸出2和3的效應在很多場合中都稱為“交叉調整率”特性。
