其實電源電路工程師都知道，單片機的設計應該首選較低的工作頻率，因?yàn)檫@樣做的優點在于，采用低的晶振和總線頻率，可以選擇較小的單片機滿足時序的要求，從而單片機的工作電流可以變得更低，最重要的是VDD到VSS的電流峰值會更小。那么本文小編就分享幾點單片機EMC設計的建議，希望對朋友們有所幫助。
恰當?shù)妮敵鲵?qū)動能力在給定負載規范，上升和下降時間，選擇適當?shù)妮敵龅纳仙龝r間，最大限度地降低輸出和內部驅動器的峰值電流是減小EMI的最重要的設計考慮因素之一。驅動能力不匹配或不控制輸出電壓變化率，可能會導致阻抗不匹配，更快的開關邊沿，輸出信號的上沖和下沖或電源和地彈噪聲。
設計單片機的輸出驅動器，首先確定模塊需求的負載，上升和下降的時間，輸出電流待續哦啊，根據以上的信息驅動能力，控制電壓擺率，只有這樣才能得到符合模塊需求又能滿足EMC要求。
驅動器能力比負載實際需要的充電速度高時，會產生的更高的邊沿速率，這樣會有兩個缺點信號的諧波成分增加了與負載電容和寄生內部bonding線，IC封裝，PCB電感一起，會造成信號的上沖和下沖。
選擇合適的的di/dt開關特性，可通過仔細選擇驅動能力的大小和控制電壓擺率來實現。最好的選擇是使用一個與負載無關的恒定的電壓擺率輸出緩沖器。同樣的預驅動器輸出的電壓擺率可以減少(即上升和下降時間可以增加)，但是相應的傳播延遲將增加，需要控制總的開關時間)。
使用單片機的可編程的輸出口的驅動能力，滿足模塊實際負載要求。
可編程的輸出口的驅動器的最簡單是的并聯的一對驅動器，他們的MOS的Rdson不能，能輸出的電流能力也不相同。所以在測試和實際使用的時候可以選擇不同的模式。實際上目前的單片機一般至少有兩種模式可選擇，有些甚至可以有三種(強，中等，弱)當時序約束有足夠的余量的時候，通過降低輸出能力來減緩內部時鐘驅動的邊沿。

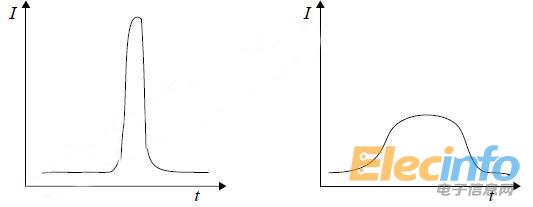

減少同步開關的峰值電流和di/dt，一個重要的考慮因素就是降低內部時鐘驅動的能力(其實就是放大倍數，穿通電流與之相關型很大)。降低時鐘邊沿的電流，將顯著改善EMI。當然這樣做的缺點就是，由于時鐘和負載的開通時間的變長使得單片機的平均電流可能增加?？焖龠呇睾拖鄬^高的峰值電流，時間更長邊沿較慢的電流脈沖這兩者需要做一個妥協。
晶振的內部驅動(反向器)最好不要超過實際的需求。實際上是當增益過大的時候會帶來更大的干擾。
設計最小穿通電流的驅動器時鐘，總線和輸出驅動器應盡可能使得傳統電流最小穿通電流【重疊電流，短路電流】，是從單片機在切換過程中，PMOS和NMOS同時導通時候，電源到地線的電流，穿通電流直接影響了EMI和功耗。
這個內容實際上是在單片機內部的，時鐘、總線和輸出驅動器，消除或減少穿通電流的方法是盡量先關閉一個FET，然后再開通一個FET。當電流較大時，需要額外的預驅動電路或電壓擺率。
