對于半橋LLC論壇中已有很多人進行討論，對于使用單相全波整流電路輸出電流不平衡的問題，不少論壇中都提出解決方法：1.變壓器的兩個輸出漏感要一致(使用雙線并繞)；2.PCB板輸出走線要對稱一致；3.高端MOS與低端MOS的驅動波形導通時間要一樣，即MOS中心點電壓要嚴格為方波。
盡管如此，對于電流不對稱輸出還發現一個共同點：即上管開通時，輸出電流時最大的（本人做了三個版本的LLC電路，不同的輸出功率版本，同樣使用了英飛凌的ICE2HS01G），均發現以上問題。

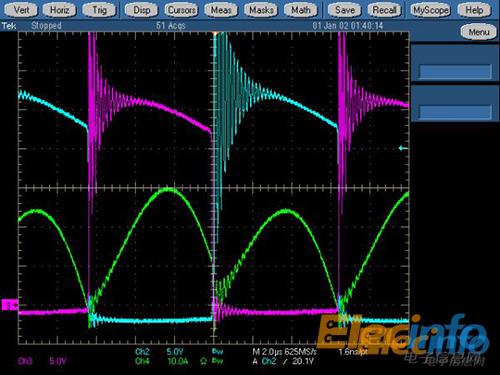

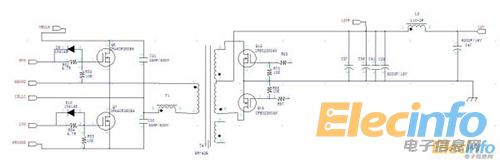

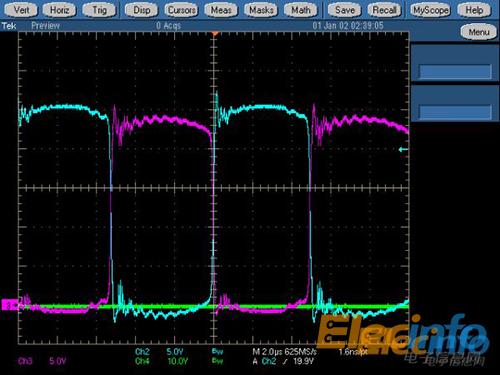

通過查看二次側兩個輸出繞組可以發現，兩個繞組輸出電壓均有電壓差：(以下圖中青色和紅色均為二次側繞組輸出電壓波形，綠色為二次側中心抽頭電流輸出波形)對于以上提出的解決方法都已經使用了，但是仍然沒有效果。電路圖如下：
在調試過程中發現，輸出電流的大小與電壓高一點低一點沒有關系，只有在原邊上管開通時，二次側為同名端的那個繞組輸出電流大。
其中列舉的一些可能想到的原因，并作出驗證來討論關于半橋LLC中電流不對稱輸出的成因：
1.原邊芯片布線問題和共地沒做好造成驅動不對稱？
通過測量驅動輸出是對稱的，但是驅動中時有死區時間的，死區時間是用于防止上下想通和用于電感電容諧振對MOS的結電容充放電使其能零電壓開通的。但是如果諧振電流很快就對結電容重放電完畢，那么死區時間也是低電平的，這樣也會照成MOS中心點的高電平時間與低電平時間不等。（其實上管開通時間與下管開通時間是一致的，只是這種不相等是由于死區時間照成的）
(編者按：本文為電源網論壇網友at89x52原創分享，本文觀點僅代表個人。)
