東芝已推出了肖特基二極管“DSF01S30SL、DSR01S30SL”，它們可應用于智能手機和可穿戴式器件等移動設備的電源電路中。
SOD-962（SL2）封裝屬于小型封裝，其體積僅為工業(yè)標準SOD-882封裝的三分之一，所以適用于高密度安裝。
東芝肖特基二極管
特性/輪廓圖
特性
低正向電壓：VF=0.41V（典型值）@IF=100mA（DSF01S30SL）
低反向電壓：IR<350nA（典型值）@VR=30V（DSR01S30SL）
超低電容快速開關：
Ct=9.3pF（典型值）（DSF01S30SL）
Ct=8.2pF（典型值）（DSR01S30SL）
使用SOD-962封裝的最佳高密度安裝（SL2，0.63×0.32mm）

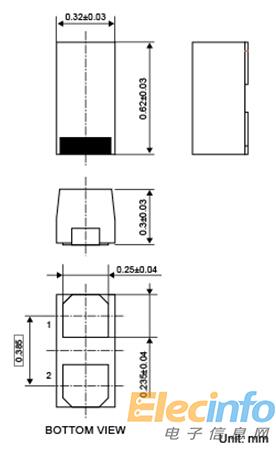

輪廓圖
輪廓圖
應用/電路實例
應用
移動計算設備（智能手機、可穿戴式設備等）
電路實例
電路實例

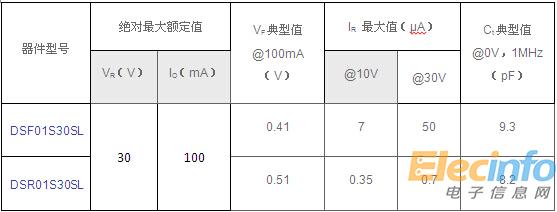

主要規(guī)格
主要規(guī)格

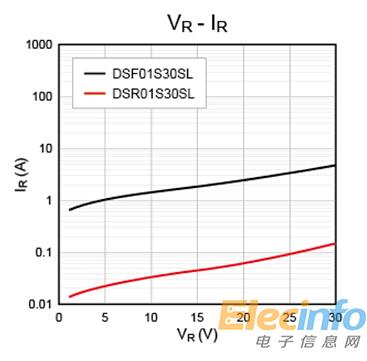

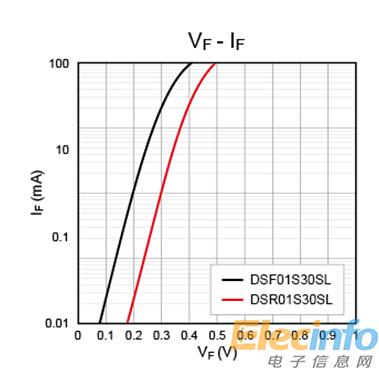

特性曲線
特性曲線（a）
特性曲線（b）
