1引言
MAX9736A/B是通用D類揚聲器放大器，無需濾波的集成擴展頻譜調節器，省去昂貴且大體積的LC濾波器，從而降低EMI和BOM成本。寬范圍的單電源電壓(8~28V)允許便攜式應用中電池直接供電。優異的千位恢復特性消除了D類放大器偽過載時產生的可聞噪聲。該器件適用于TV、電話會議、PC、塢站或任何需要低成本、高效率放大器應用。這里給出一種基于D類音頻放大器MAX9736A/B的MP3播放器設計方案。
2系統設計結構

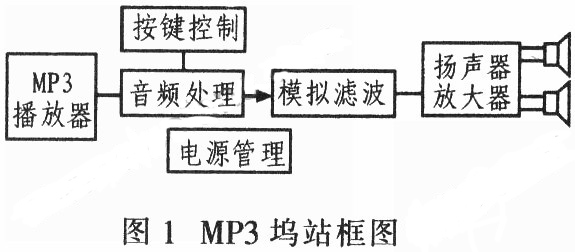

圖1為MP3塢站(dockingstaTIon)框圖。該系統設計安裝在一個精心設計的盒子內，包含了所有電子元器件和揚聲器。整個系統只需要一個外部電源和信號源。兩個2英寸揚聲器用于左、右聲道，一個5英寸揚聲器用于重低音。一片MAX9736B工作在立體聲模式，用于驅動左，右聲道：另一片MAX9736A工作在單聲道模式，用于驅動重低音聲道。
3系統硬件電路設計

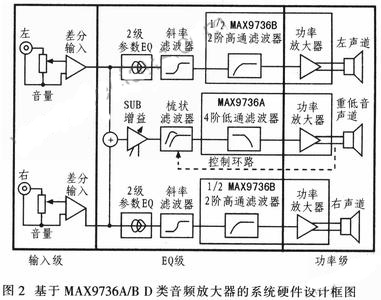

該系統硬件電路設計有左，右聲道和重低音聲道兩部分。每部分包括輸入級、EQ級和功率級，如圖2所示。
3.1輸入級
左/右聲道和重低音聲道的輸入級相同。立體聲、對數抽頭電位器用作音量控制，用于調節前置放大器的信號。為避免地回路干擾，輸入級采用差分形式，RCA輸入連接器沒有直接連接到系統地。利用一只100Ω的電阻來降低共模電壓：MAX4234提供2倍增益并將差分信號轉換成單端輸出。輸入級的輸出以VREF為參考，該電壓是功率放大器MAX9736A的參考電壓，利用MAX4234緩沖。
