電路的功能
這是一種適合電橋傳感器使用的驅動、檢測電路。采用恒定電壓驅動、電壓為正負2.5V，如必用產生基準電壓的IC，也可以用正負5V或正負10V。

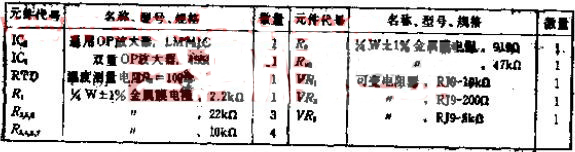

電路工作原理
OP放大器A1是+2.5V的基準電壓生成電路，為了能輸出十毫安電流，加了電流增強器TT1。如果電橋傳感器的電阻相等，A2的反相輸入端為假想地，所以TT2的射極電壓應為-2.5V。
