鋰電池具有體積密度、能量密度高，并且單節電池電壓高達4.2V，因此，在手機、PDA和數碼相機等便攜電子產品中獲得廣泛應用。為了保證安全，鋰電池在應用中必須配有相應的電池管理電路，從而防止電池的過充電、過放電和過電流。鋰電池保護的IC超小封裝和很少的外部器件，使得它在單節鋰電池保護電路設計中被大量應用。
然而，目前無論是正向(獨立開發)還是反向(模仿開發)設計的國產鋰電池保護IC由于技術、工藝的原因，實際參數通常都與標準參數有較大差別，在正向設計的IC中尤為突出，因此，測試鋰電池保護IC的實際工作參數已經成為必要。目前市場上已經出現了專用的鋰電池保護板測試儀，但價格普遍偏高，并且測試時必須先將IC焊接在電路板上。因此，本文中設計了一個簡單的測試電路，借助普通的電子儀器就可以完成對鋰電池保護IC的測試。
鋰電池保護IC的工作原理
單節鋰電池保護IC的應用電路很簡單，只需外接2個電阻、2個電容和2個MOSFET，其典型應用電路如圖1所示。

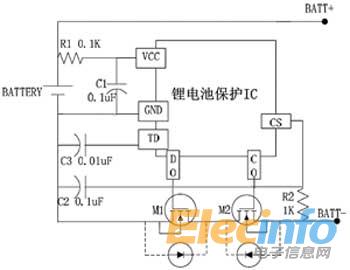

圖1 鋰電池保護IC的典型應用電路
